Simulation acoustique du théâtre d’Argentomagus

1 - Calibrations des coefficients d’absorption et de diffusion des matériaux

Une campagne de mesure menée dans le théâtre analogue de Syracuse, permet de viser un temps de réverbération moyen pour le théâtre d’Argentomagus.

L’estimation du volume du modèle 3D du théâtre et la surface occupée par chacun de ses matériaux est possible dans Blender au moyen d’un script Python :

Calcul du volume total du modèle (appelé mesh) :

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
import bpy
import bmesh
from mathutils import Vector

def mesh_volume(obj):
    # Get evaluated mesh (includes modifiers)
    dg = bpy.context.evaluated_depsgraph_get()
    eval_obj = obj.evaluated_get(dg)
    mesh = eval_obj.to_mesh()

    # Ensure triangulation for accurate calculation
    bm = bmesh.new()
    bm.from_mesh(mesh)
    bmesh.ops.triangulate(bm, faces=bm.faces)
    bm.to_mesh(mesh)
    bm.free()

    volume = 0.0
    verts = mesh.vertices

    for poly in mesh.polygons:
        # Poly is now always a triangle thanks to triangulation
        v1, v2, v3 = (verts[i].co for i in poly.vertices)
        volume += v1.cross(v2).dot(v3)

    eval_obj.to_mesh_clear()

    return abs(volume) / 6.0

obj = bpy.context.active_object
print("Volume:", mesh_volume(obj))

On obtient alors une valeur en m³ :

1
Volume: 20589.84

Calcul des surfaces occupées par chaque matériau (appelés material) :

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
import bpy
import bmesh
from mathutils import Vector

obj = bpy.context.active_object
mesh = obj.data

bm = bmesh.new()
bm.from_mesh(mesh)
bm.faces.ensure_lookup_table()

material_areas = {}

for face in bm.faces:
    mat_index = face.material_index
    area = face.calc_area()
    material_areas[mat_index] = material_areas.get(mat_index, 0) + area

bm.free()

print("Surface area by material index:")
for mat_index, area in material_areas.items():
    mat_name = mesh.materials[mat_index].name if mesh.materials[mat_index] else "None"
    print(f"{mat_name}: {area:.4f} m2")

On obtient alors des valeurs en m² :

1
2
3
4
5
6
7
8
Surface area by material index:
100% absorbent: 3 465,0182 m2
Pierre Poreuse (Argentomagus): 1391.9365 m2
Mur de scene (Argentomagus): 27.3457 m2
Marbre frons pulpiti (Argentomagus): 29.4726 m2
Pilier (Argentomagus): 32.2453 m2
CR4_parquet (BRAS): 275.8170 m2
Audience : 2932.8210 m2

Estimation du temps de réverbération moyen par bande de fréquences

On calcule alors un temps de réverbération théorique du modèle 3D, en fonction des dimensions obtenues et des coefficients d’absorption appliqués aux matériaux. La formule de Eyring est incluse dans le logiciel open-source pyroomacoustics, lui-même importé au début du script.

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
import pyroomacoustics as pra
from pyroomacoustics.parameters import air_absorption_table
import pandas as pd
import numpy
import os

scaling_factor = 1.4
# différence de diamètre entre Syracuse et Argentomagus

m = air_absorption_table["20C_30-50%"]

script_dir = os.path.dirname(os.path.abspath(__file__))
csv_path = os.path.join(script_dir, "surfaces_materiaux_calibration.csv")

df = pd.read_csv(csv_path, sep=";")
#print(df)

frequencies = ['125Hz', '250Hz', '500Hz', '1000Hz', '2000Hz', '4000Hz', '8000Hz']
surfaces = df['Surface occupee (m2)']

# a*S par bande
a_S = df[frequencies].multiply(surfaces, axis='index')

# somme des a*S
sum_a_S = a_S.sum()

S_total = surfaces.sum()

V_total = 20589.84


# a par bande
a_coefficient = sum_a_S.values / S_total

for i, f in enumerate(frequencies) :
    eyring_syracuse = pra.rt60_eyring(S_total*(scaling_factor)**2,V_total*(scaling_factor)**3,a_coefficient[i],m[i],343)
    print(f, eyring_syracuse)

Grâce au facteur multiplicateur de 1.4 appliqué compensant la différence de taille entre les théâtres d’Argentomagus et de Syracuse, on peut prévoir une surestimation ou non du temps de réverbération par rapport aux mesures de Syracuse. On peut alors ajuster en fonction les coefficients de d’absorption et de diffusion des matériaux.

On obtient des premiers temps de réverbération théoriques en secondes, par bande de fréquences :

1
2
3
4
5
6
7
125Hz 0.9612675076840118
250Hz 0.9587378998535472
500Hz 0.9652616418154282
1000Hz 0.9666220852043232
2000Hz 0.9852116816753088
4000Hz 1.076935900755007
8000Hz 1.7690107569556643

On trouve un temps de réverbération moyen de 0,96s entre 500 Hz et 1000 Hz. Le temps cible issu des mesures du théâtre de Syracuse étant de 0,81s, on augmente les coefficients d’absorption des matériaux majoritaires (ici la pierre poreuse et les gradins). De plus, les coefficients de diffusion sont relevés pour amoindrir la contribution de rayons « stationnaires » qui surestiment l’approximation du temps de réverbération.

On obtient donc une seconde banque de temps de réverbération par bande de fréquence :

1
2
3
4
5
6
7
125Hz 0.8545529356900029
250Hz 0.8478722506507228
500Hz 0.8444287953227818
1000Hz 0.8406911528811933
2000Hz 0.8900740918502903
4000Hz 0.9680336413059126
8000Hz 1.4935438193729154

Le temps de réverbération moyen de 0,84 s calculé entre 500 Hz et 1000 Hz paraît plus cohérent en comparaison des mesures réalisées au théâtre de Syracuse.

2 - Visualisation et écoute d’une réponse impulsionnelle obtenue

Voici une visualisation interactive des paramètres acoustiques issus d’une réponse impulsionnelle simulée dans le modèle 3D. On choisit la simulation dont le temps de réverbération est le plus proche de la moyenne obtenue (ici de 0.86s. Les différents indices sont décrits en Annexes A (Indices de mesure de l’acoustique d’une salle) du mémoire.

La simulation est effectuée avec 2 millions de rayons et une surface réceptrice d’un diamètre de 0,50 mètres.

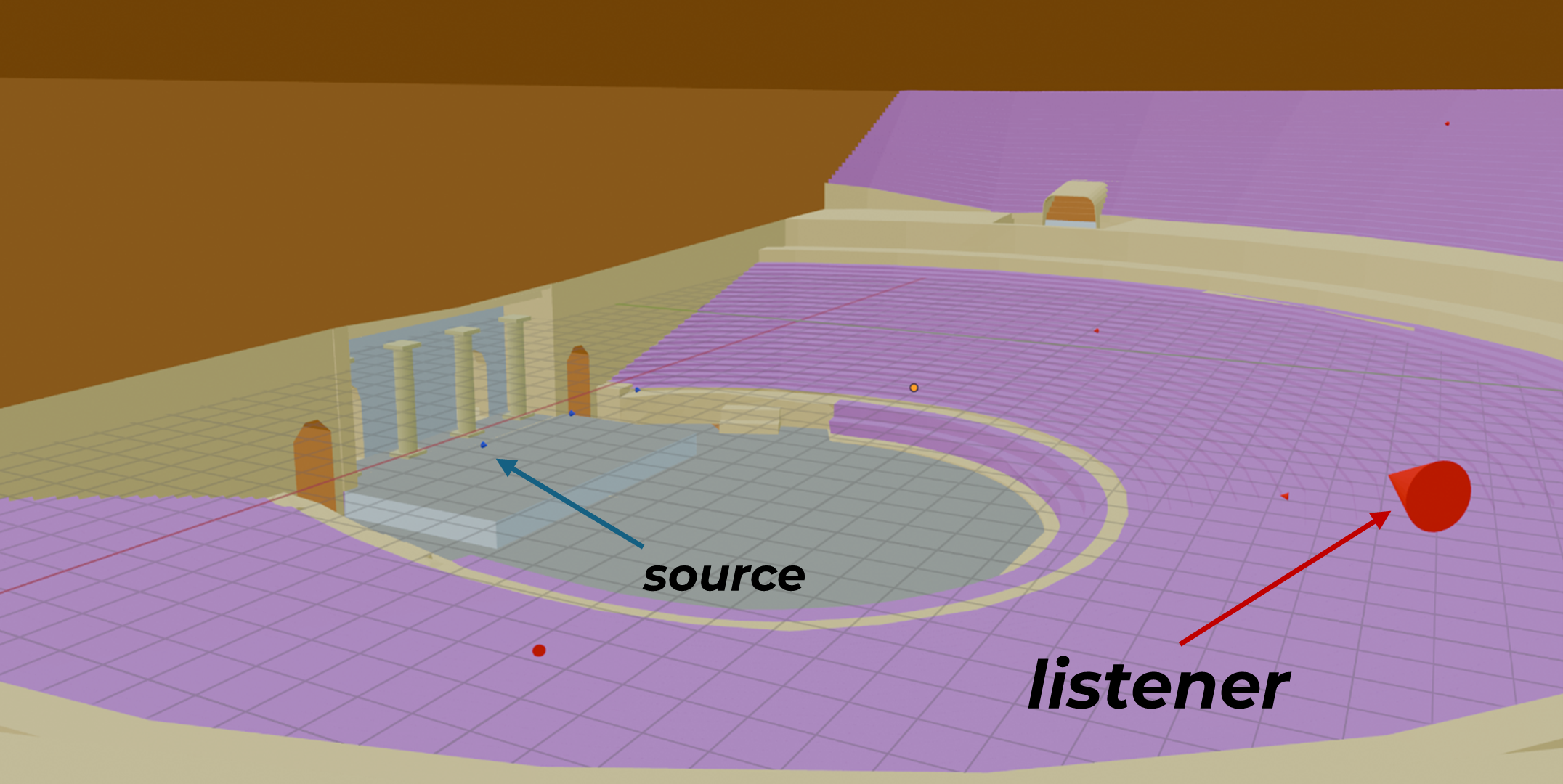

On montre sur l’image ci-dessous les positions de source et de récepteur correspondantes dans le modèle :

Voici à présent un extrait audio de cette réponse impulsionnelle convoluée avec un son de voix puis avec un extrait de la balade sonore. La convolution est réalisée grâce au plug-in AmbiVerb de Noise Makers. La scène ambisonique est ensuite binauralisée par le plug-in AmbiHead.

3 - Cartographie des réflexions dans le modèle

Voici enfin une vidéo cartographiant les réflexions en ambisonique, pour les positions de source et de récepteur précédentes. Elle est générée grâce aux outils internes de l’entreprise Noise Makers. Plus la tâche est rouge, plus l’amplitude de la réfléxion est élevée.

Un visuel équirectangulaire du modèle 3D est rendu à la position exacte de la source qui a permis d’obtenir la réponse impulsionnelle. En superposant sur cette image les réflexions, on peut visualiser la provenance des réflexions entendues, ici principalement sur la cavea inférieure.

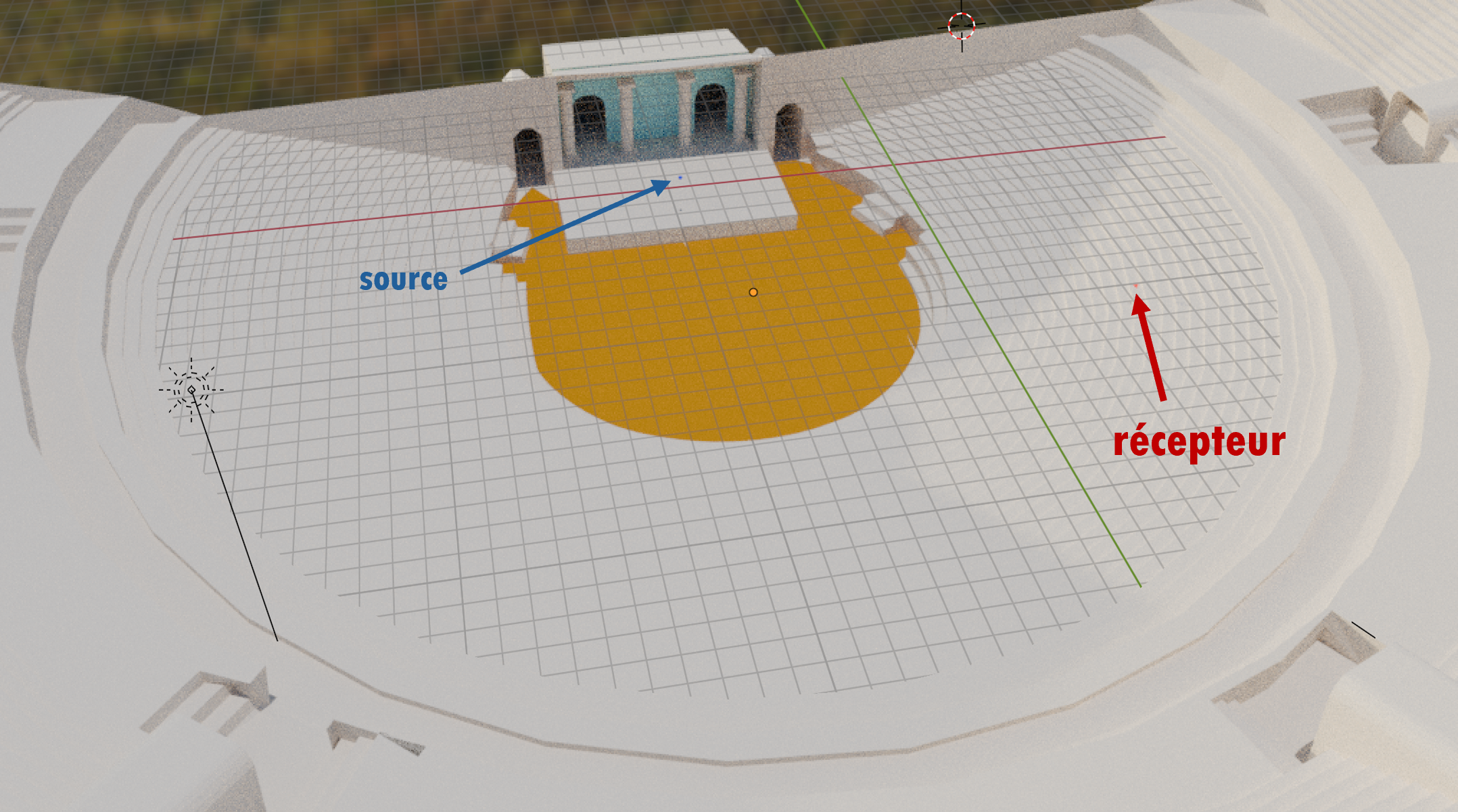

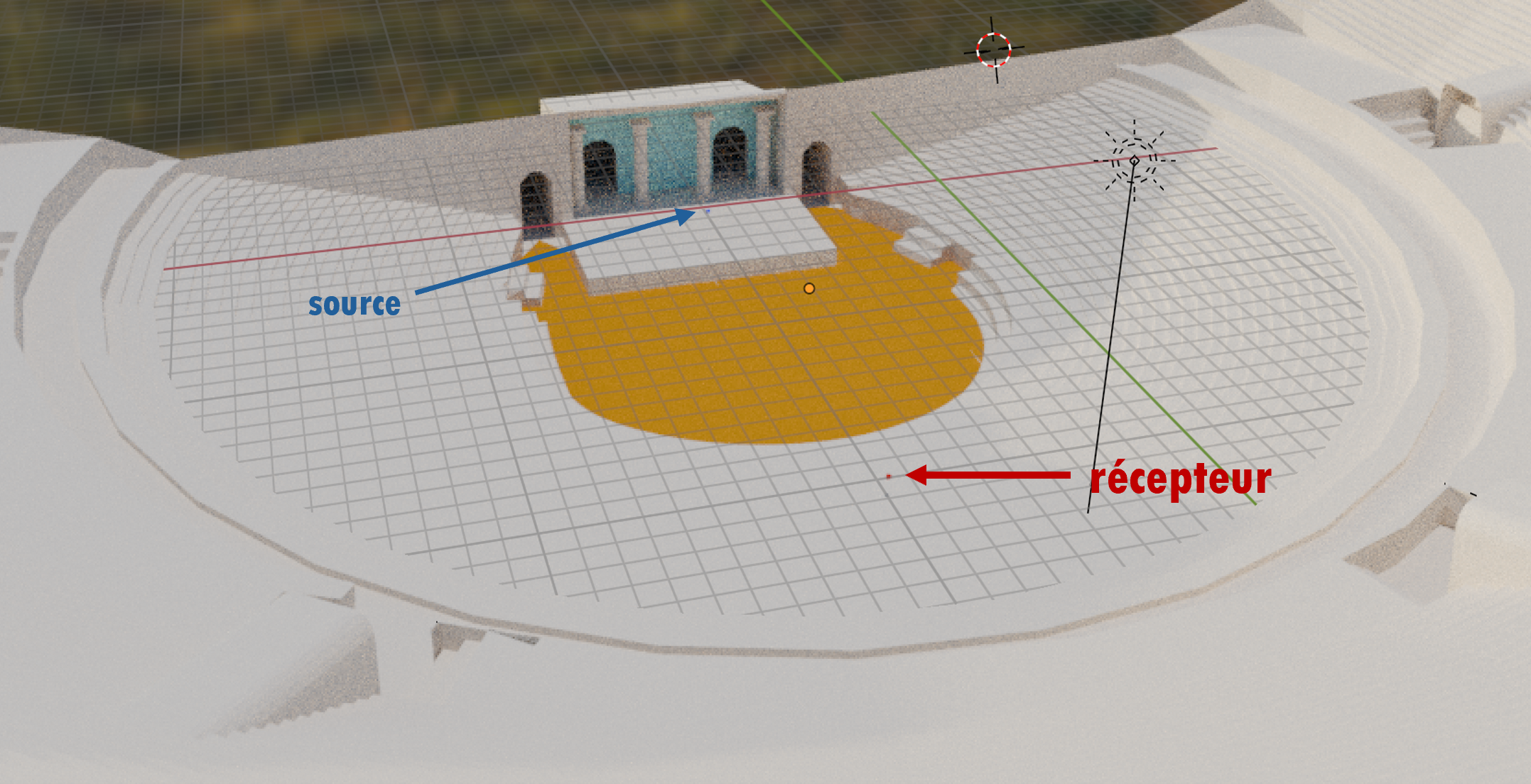

Voici l’emplacement d’un second couple source/récepteur dans l’espace modélisé :

De la même manière, on peut visualiser la position des premières réflexions :

On retrouve une réflexion précoce sur le mur de scène et l’orchestre. Les réflexions provenant des côtés de la cavea sont entendues très peu après, ce qui semble cohérent par rapport à la vidéo.

Voici enfin les graphiques de la réponse impulsionnelle et de la courbe de décroissance correspondantes :

On remarque un temps de décroissance bien plus petit que précedemment : l’énergie des réflexions décroît de 10 dB plus rapidement (on passe d’un EDT de 0,746s pour la première simulation à 0,192 pour la seconde). On entend que la réflexion provenant du côté de la cavea arrive légèrement plus tard dans le premier exemple que dans cette seconde proposition. Des réflexions latérales plus tardives favoriserait la sensation d’enveloppement de l’auditeur (décrite en Annexe A du mémoire).
